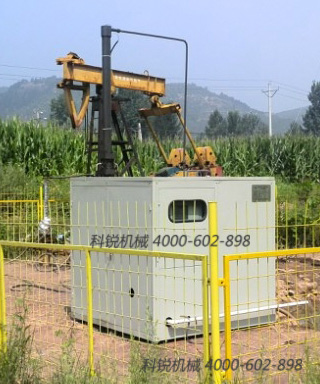

液压同心管无杆排采系统

一、用途

液压同心管无杆排采系统可适用于严重偏磨井、大斜度井、稠油井、水平井等复杂井况的排采,不需要抽油机和抽油杆,是一种新型的无杆采油系统。

二、工作原理:

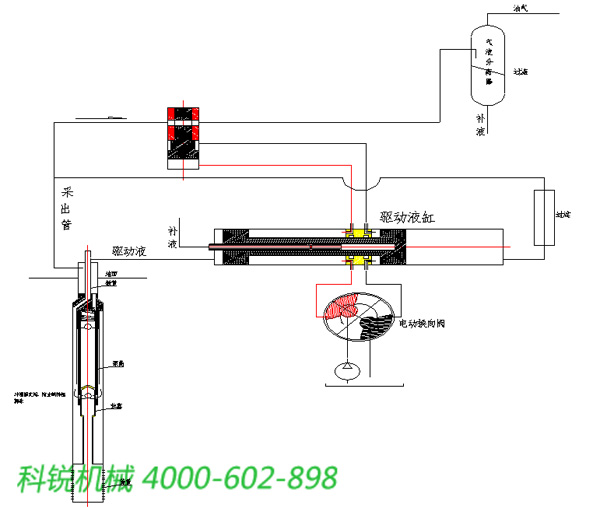

地面驱动液缸左行时,液控阀打开,液缸左腔液体加压,通过插管进入井下机组,井下机组活塞上行,泵吸液。当井下机组到达上止点时,压缩上行换向弹簧,活塞泵筒上的孔打开,高压驱动液由此孔进入泵腔。冲洗固定阀,提高液体携带煤粉、稠油及泥沙的能力。提高泵的充满度,防止气锁。地面驱动液缸右行时,液控阀关闭,液缸右腔液体加压,通过插管与油管的环空进入井下机组,井下机组活塞下行,泵排液。

三、主要优点:

1、长冲程:冲程4米(最长可到8米);

2、低冲次:采用变频变量泵和定量泵联动;

3、排量无级可调;

4、每个冲程上止点,高压动力液进入泵腔内冲洗固定阀,增加携带煤粉、稠油及泥沙的能力;

5、空心杆不运动,无杆管偏磨;

6、无光杆密封器;

7、无地面水泥基础;

8、适用大斜度井或直接下入水平段;

9、能耗低,易于远程控制;

10、防止泵气锁(每个冲程上止点有高压液进入泵腔提高泵充满度);

11、可从空心杆内注入洗井液,完成油管清洗;

12、地面换向可靠,井内机组结构简单,运行寿命长。
