一种新型防盗气井口装置专利

一种新型防盗气井口专利

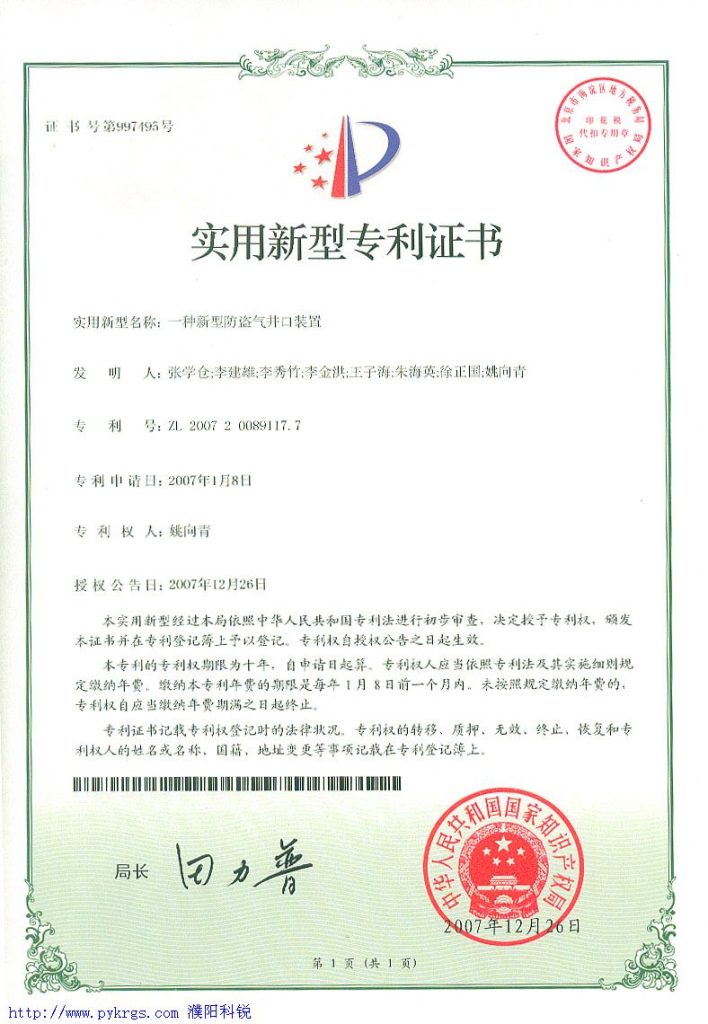

         证书号第997495号

 实用新型专利证书

 实用新型名称:一种新型防盗气井口装置

发明人:张学仓;李建雄;李秀竹;李金洪;王子海;朱海英;徐正国;姚向青

专利号:ZL 2007 2 0089117.7

专利申请日:2007年1月8日

专利权人:姚向青

授权公告日:2007年12月26日

一种新型防盗气井口装置说明书

一、技术领域:本实用新型涉及石油钻采中井口防盗气装置, 尤其是一种新型防盗气井口装置。

二、背景技术:现有的防盗气装置存在着许多缺点:一种是封隔器式,它安装于采油井口数十米以下的套管内,依靠液压使其座封,密封油套环空。达到防盗气的目的,此装置可实现反洗井,但无法测液面;第二种是井口防盗气阀门,此阀门安装于 采油井口上,防盗气效果好,但由于暴露在外易被破坏。

三、发明内容:本实用新型的目的是提供操作方便,不易被破坏,可洗井,可测液面的一种新型防盗气井口装置,本实用新型的目的是这样实现的,它是由大四通、油管挂、“YX”胶圈、 密封筒、“O”型圈、磁力堵头、套管法兰、套管接头连接而成, 密封筒安装于套管法兰和套管接头组成的液缸内,三个零件之间 有“O”型圈,套管法兰安装于大四通下面;密封筒的操作液缸 位于套管法兰中,套管法兰上有液压接口;液压接口采用磁力堵 头,只有用强磁扳手才能将此堵头打开;与密封筒配合的油管挂 上有一密封槽,密封槽内装有一个YX胶圈;套管接头连接在套 管法兰上。

本实用新型的效果:采用此装置的井口总成与常规的采油井口装置一样,操作简便,密封效果好,不易被破坏,防盗效果好。
