在石油领域,压裂是指采油或采气过程中,利用水力作用,使油气层形成裂缝的一种方法,又称水力压裂。压裂是人为地使地层产生裂缝,改善油在地下的流动环境,使油井产量增加,对改善油井井底流动条件、减缓层间和改善油层动用状况可起到重要的作用。

压裂工具介绍:

1、封隔器

封隔器在压裂中的用途是分层压裂和保护套管。我国各油田使用的压裂封隔器主要有两种类型,即水力压差式和水力机械式封隔器。水力压差式封隔器的工作原理是当封隔器下入井内预定位置以后,地面泵开始向井内注入液体,使压力增高。当液体通过封隔器的滤网而进入胶筒与中心管的环形空间时,由于液体的压力作用,促使胶筒向外扩张,直到与套管内壁接触,使油套管环形空间上下隔绝。随着压力的增高,胶筒的密封性也越来越可靠。当油管内卸压以后,胶筒又依靠自己的弹性收缩力,将胶筒与中心管之间的液体排至油管中,重新恢复到原来的状态。

常用的是K344短胶筒封隔器和K344钢骨架封隔器。

扩展阅读:濮阳科锐水力扩张式钢骨架压裂封隔器专利证书

2、喷砂滑套

压裂施工时喷砂滑套与封隔器配套使用,使压裂液通过它喷向井壁,逐级分层压裂。使用喷砂滑套的数量是根据欲压生产层数确定。

喷砂滑套

3、水力锚

压裂时为了防止因压力波动而引起的封隔器上下蠕动,避免因上下封隔器不协调或下封隔器损坏而引起的油管上顶,可下入水力锚来固定井下管柱,以保证施工正常进行。

4、安全丢手

安全丢手一般分为安全接头(倒扣式)液压安全接头两种。

连接于管柱的上部,用于管柱丢手的作用。

5、水力喷射器

主要用于射孔、压裂。

6、截流球座

又叫下直喷,主要用于产生截流压差,用于压裂管柱中等。

截流球座

常用压裂管柱介绍

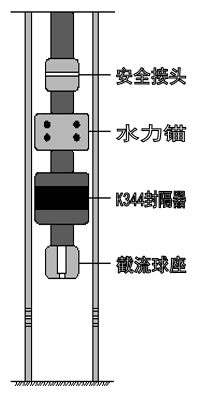

1、一级压裂管柱

二、二级压裂管柱

二级压裂管柱

三、水平井拖动压裂技术

案例:K344封隔器压裂工具在华北局采油一厂顺利完成施工

更多压裂产品介绍咨询科锐在线客服。
