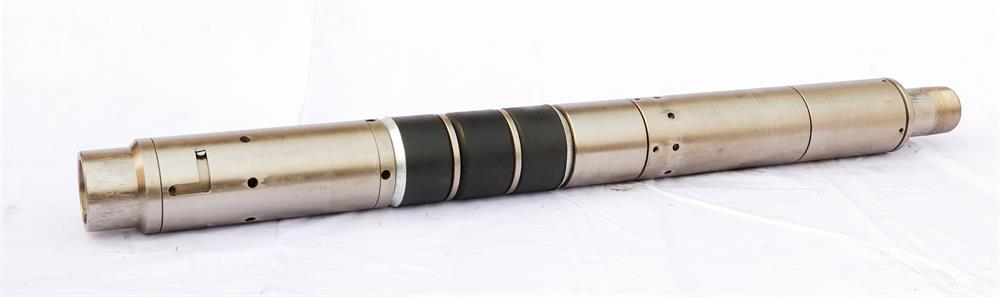

Y342系列封隔器



Y342系列封隔器

一、概述

         Y342系列封隔器主要用于分层注水、高压注水、酸化和挤堵等。

二、主要结构与原理

        Y342系列封隔器主要由动力机构、密封总成、座封锁紧机构、洗井阀总成、解封机构等组成。封隔器座封时,高压液一边推动洗井活塞上行,密封内外中心管的洗井通道;一边推动座封活塞上行,并有活塞带动锁套和胶筒座上行压缩胶筒径向变形。与此同时,卡环进入锁套的锯齿口内,锁紧径向变形的胶筒,使封隔器始终密封油套环形空间。

       反洗井时,井口高压液通过密封段以上的进水孔作用于洗井活塞上,推动洗井活塞下行,打开洗井通道,高压水由内、外中心管间的通道进入密封胶筒以下的油套环形空间,经底部球座从油管返出地面。

        解封:正向旋转管柱,然后上提即可实现解封起管。

三、主要技术参数

规格型号
最大外径mm
最小通径mm
工作温度
工作压力MPa
坐封压力MPa
解封载荷KN
反洗
排量m3/h
总长
mm
适用套管
mm
Y342-80
80
40
120-140
25-40
10
10-13
30
920
86-92
Y342-100
100
40
120-140
25-40
12
10-13
30
 964
108-118
Y342-105
105
50
120-140
25-40
12
10-13
30
1263
118-124
Y342-110
110
50
120-140
25-40
12
10-13
30
1250
 121-124
Y342-112
112
50
120-140
25-40
12
10-13
30
1250
 121-124
Y342-114
114
55
120-140
25-40
12
10-13
30
1320
 121-124

四、特点

     1、Y342系列封隔器由于是旋转管柱解封,不受管柱蠕动的影响,确保封隔器的有效期。

     2、Y342系列封隔器添加了平衡活塞。
