桥塞

一、用途:

桥塞的作用是油气井封层,具有施工工序少、周期短、卡封位置准确的特点,分为永久式桥塞和可取式桥塞两种。

永久式桥塞主要用于套变、带喷、结蜡及井况正常的油、气、水井,代替分层填砂及打水泥塞工艺。

可取式桥塞是一种油田用井下封堵工具,它可与其它井下工具配套使用,进行临时性封堵、选择性封堵等。可取式桥塞可广泛用于试油、修井、测试、油气层改造等施工,是一种安全可靠、成本低廉、功能齐全井下封堵工具。

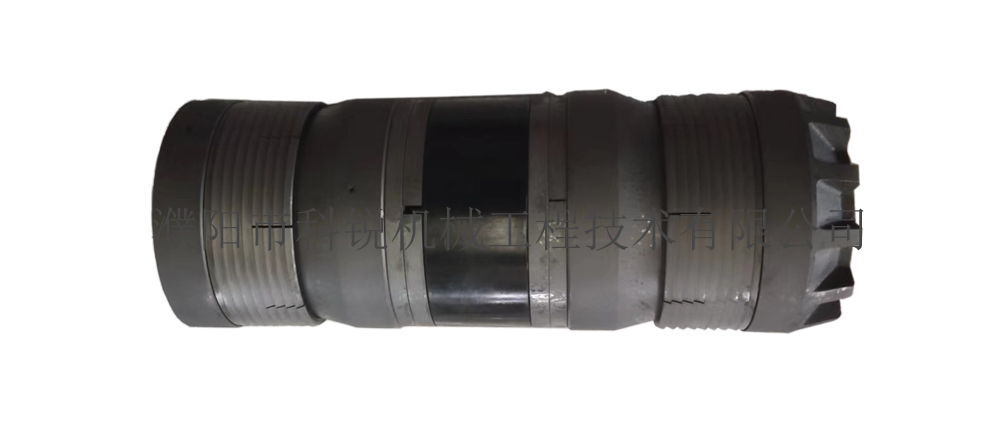

桥塞

二、工作原理:

永久式桥塞工作原理:利用油管把永久式桥塞下到设计位置、投球,打压,当压力升至3.0~4.0MPa时,液压工具开始工作,下连接套推动永久式封堵器下行,把锚定及密封装置撑开, 当压力升至18~20MPa时,完成封堵器的封堵和锁紧,实现管柱的丢手,达到永久封堵的目的。

可取式桥塞工作原理:将可取式桥塞连接在液压送井工具的下端,将桥塞下至设计深度,用泵车向管柱内打压,桥塞的张力棒拉断,桥塞坐封,送井工具随管柱起出井筒。需要时,用专用的桥塞打捞工具下井即可解封起出桥塞。

三、技术参数:

1)永久式桥塞技术参数:

1、最大外径:Ф110

2、耐压差:40MPa

3、耐温: 120℃

4、适用套管内径:Φ118.6~Φ124.6mm;

5、适用井深:≤5000m

6、丢手压差:18 MPa;

2)可取式桥塞技术参数

型    号

外径

(mm)

内径

(mm)

长度

(mm)

工作压差

(Mpa)

工作温度

(℃)

解封拉力

(t)

备注

KRQSA-100-70

100

930

70

120-180

3-4

普通型

KRQSA-113-70

113

690

70

120-180

3-4

普通型

KRQSA-148-50

148

725

50

120-180

4-5

普通型

KRQSA-212-35

212

1200

35

120-180

5-6

普通型

KRQSB-100-70

100

28

930

70

120-180

3-4

挂壁型

KRQSB-113-70

113

40

880

70

120-180

3-4

挂壁型

KRQSB-148-50

148

45

735

50

120-180

4-5

普通型

KRQSB-212-35

212

60

1080

35

120-180

5-6

普通型



四、技术特点

永久式桥塞采用球墨铸铁及先进的高频淬火工艺处理,双向锚定、高温密封,在锁紧、锚定可靠的同时使其具有较好的可钻、铣性,液压丢手利用装配过程中自身锁紧功能,使得在下钻过程中免于误丢手、坐封。

可取式桥塞技术特点
