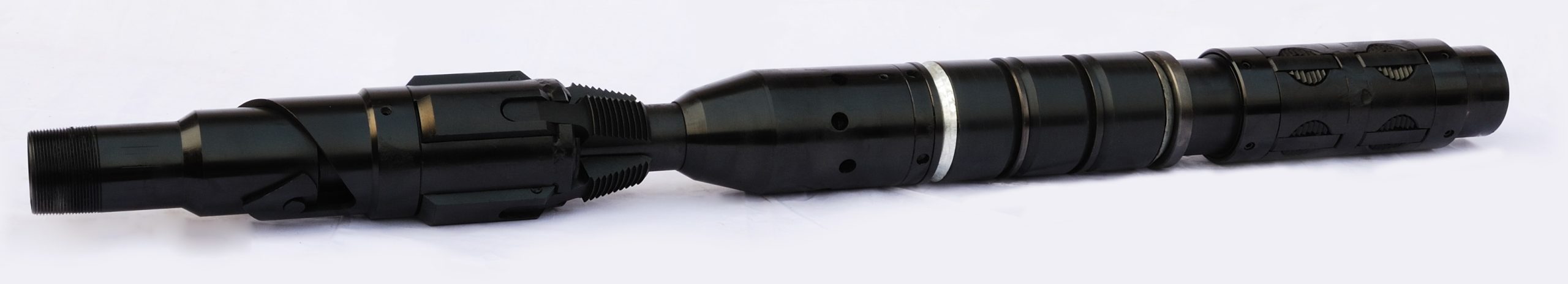

Y221封隔器

一、用途

机械卡瓦Y221系列封隔器主要用于分层采油、注水、找水、堵水、挤堵、酸化、压裂等措施施工。

按照结构分为:Y221型、Y221M型和Y221MX封隔器,M表示带有水力锚体,X表示带有反洗功能。

二、结构特点及工作原理

此Y221封隔器为单向卡瓦支撑,上提管柱后正向旋转后下放压缩座封,水力锚锚定,上提管柱解封的一种高温高压封隔器,其卡瓦、锚爪在特殊条件处理,使卡瓦可以轻易抓咬住任何钢级的套管而卡牙不受任何损坏,锚爪复位弹簧采用高弹力弹簧,使其具有高强度,与套管锚定可靠,在井下长期工作不会出现因复位弹簧失效或锚爪与锚体密封配合面之间锈死导致水力锚爪不回位,而产生的封隔器管柱卡阻事故。

三、主要技术参数



  适应套管mm 总长mm *大外径mm *小内径mm 工作压力MPa 坐封载荷KN 反洗排量m3/h 扶正体外径mm 工作温度℃
Y221-114MX 121~124 1834 114 48 25-50 100~120 30 114~134 120-140
Y221-110MX 118~124 1834 110 48 25-50 100~120 30 110~134 120-140
Y221-114M 121~124 1420 114 48 25-50 100~120 / 114~134 120-140
Y221-110M 118~121 1420 110 48 25-50 100~120 / 110~134 120-140
Y221-105M 118~121 1474 105 45 25-50 110~120 / 105~127 120-140
Y221-100M 108 1420 100 45 25-50 100~120 / 100~114 120-140
Y221-80M 86 1150 80 40 25-50 100~120 / 80~92 120-140
Y221-114 121~124 1210 114 48 25-50 100~120 / 114~134 120-140
Y221-110 121~124 1210 110 48 25-50 100~120 / 110~127 120-140
Y221-105 118~121 1074 105 45 25-50 110~120 / 105~124 120-140
Y221-100 108 1020 100 45 25-50 100~120 / 100~114 120-140
Y221-80 86 850 80 40 25-50 100~120 / 80~92 120-140

四、特点

1、胶筒位于卡瓦之上,避免卡瓦砂埋。

2、坐封可靠,易于解封,结构简单,操作方便。

3、可重复座封、解封。
