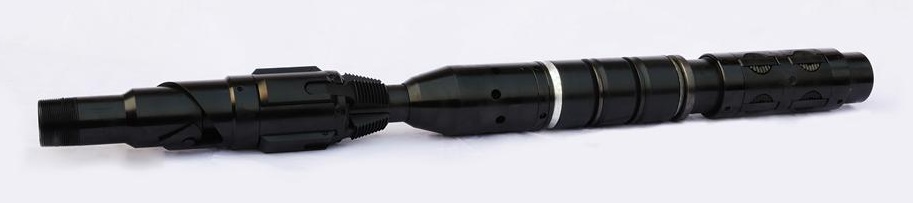

Y241系列封隔器

一、用途及使用范围

Y241 封隔器主要用于油水井多层精确卡封酸化。

主要有:卡封准确、无管柱蠕动、滑套开关灵活、起下安全等优点。

二、工作原理及结构特点:

工作原理:

坐封:Y241 封隔器下至设计位置,油管内憋压,活塞上行剪断坐封销钉,推动卡瓦上行,使单向卡瓦撑开并卡在套管内壁上,继而压缩胶筒,同时锁套与锁环相互啮合锁紧,使胶筒不能回收,始终密封油套环空。然后将管柱下放一定距离,使 Y241 封隔器完全坐封,密封油套环空。

解封:上提管柱,Y241 封隔器中心管与外层各部分发生错动,剪断解封剪钉,解除锁紧状态,卡瓦在弹簧的弹力下、胶筒靠自身弹力恢复原位,Y241 封隔器实现解封。

洗井:封隔器座封之后,需反洗井时,从套管打压,高压液体推动反洗活塞上行,打开反洗井通道,高压液体由套管通过进液口进入,经内外中心管的环空,从座封胶筒下面反洗套开孔处流出,最后反洗的洗井液经套管从油管返出,完成反洗井工艺。

洗井完毕后,泄压,洗井通道关闭。

采用抽屉式洗井阀结构:独特的结构保证开关灵活,密封可靠,洗井套与抽屉滑套交替的运动,使密封圈始终是被钢件保护,不受高压水流的冲刷。同时也不易被砂粒、污垢堵塞。

采用全导向牙体结构:保证卡牙的引导面处于钢体内,避免卡牙伸出后经过套变处时不易被挂住,是目前最为安全的一种全新的结构设计。

三、主要技术参数:

名称 最大外径(mm) 通径(mm) 密封压力(MPa) 长度(mm) 洗井面积

相当孔

座封压力(MPa) 温度(℃)
Y241-148 148 70 35 1550 50 8 130
Y241-114 114 48 35 1450 25 8 130
Y241-112 112 48 35 1550 25 8 130
Y241-110 110 48 35 1550 25 8 130
Y241-105 105 40 35 1450 20 8 130
