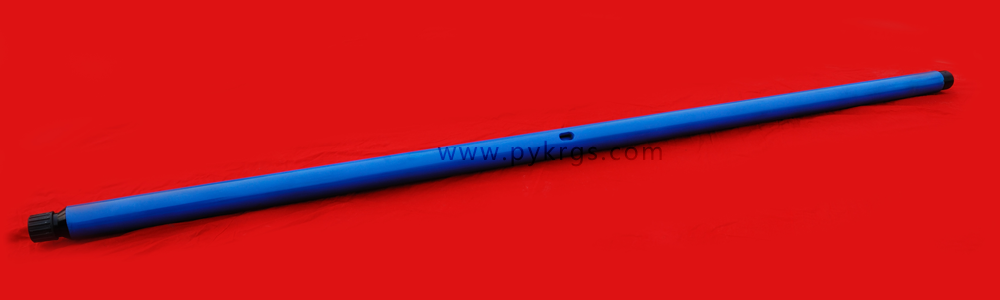

防砂油气分离器

多功能防砂油气分离气

一、 用途

多功能防砂油气分离器又叫双防管,是安装于泵下,利用陶瓷烧结管做为主要防砂沉砂部件。

多功能防砂油气分离器将井下液体举升至地面过程中,砂、气对整个采油设备有较大的影响,砂多易卡泵,气多易发生气锁。濮阳科锐机械公司运用旋流分离理论设计了新型多功能防砂油气分离器。在结构上与常规的气锚砂锚有较大的不同。主要由两大部分组成:旋流固液分离器、旋流气液分离器。具有独特的进液通道和独立的沉砂通道。

二、 结构及工作原理

油液气砂混合物从下端进液口进入,沿螺旋面下行,在离心力的作用下密度较大的砂粒沿螺旋外侧下行,进入沉砂尾管;气液沿内侧下行,从下端的进液管进入内管上行,然后进入螺旋气液分离器,在螺旋气液分离器内液体沿外侧螺旋上行,经排液筛管排出,进入抽油泵筛管,气体沿内侧上行进入集气罩由放气阀排出。

放气阀球采用高强度的非金属材料,具有节流压差小,可保证气体顺利排出。

多功能防砂油气分离器的外管为整体无缝管,它与气砂分离叶片外管的环型空间为沉砂通道,经过旋流气液分离叶片过滤后的砂粒也由此通道沉入沉砂尾管中,避免了进入分离器的砂子被再次吸入。

三、技术参数

最大外径:φ102mm

长度:3800mm

旋流气液分离叶片导程:80mm

旋流气液分离叶片长度:1200mm

旋流固液分离叶片导程:80mm

旋流固液分离叶片长度:1285mm

尾管长度:100米-150米(依井况而定)

四、优点:

 1、具有玻璃光滑的结晶微孔,产生多层次过滤,提高了防砂效果。

2、浸油性极差,避免了防砂流通通道孔径的堵塞。

3、 操作方便,施工简单,成本低。

4、渗透率高,耐酸(氢氟酸除外)、耐碱、耐高温,其性能完全适于井下条件。

5、适用于高粘度、高稠油,能防粗、中、细砂的性能。

6、出油率高,大大提高了生产效率。

7、本产品材料新颖,采用天然矿物再生的人造微孔结晶材料。

五、 安装与使用

1、 防砂油气分离器不适用于刚酸化(含HF酸)完的油井,和酸化后排酸不彻底的油井。

2、 防砂油气分离器安装于抽油泵下端,可接尾管。

3、 防砂油气分离器搬动,安装时不得磕碰、撞击。

六、客户案例

中空防气采油组合工具在大情字井油田二氧化碳驱油现场试验应用证明
