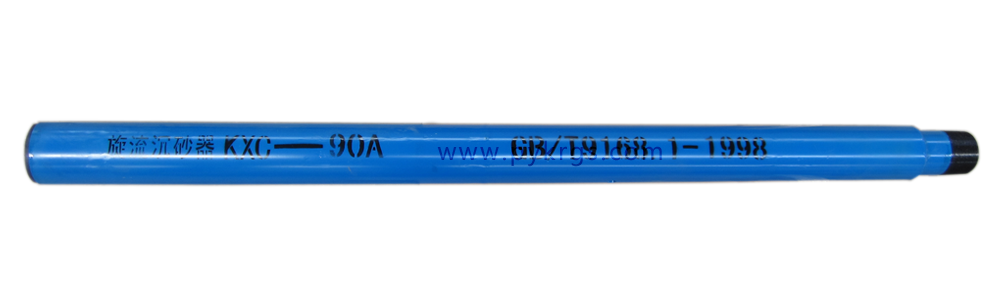

旋流沉砂器

一、用途

旋流沉砂器主要是用于含砂较多的抽油井的一种油井工具。

二、工作原理

旋流沉砂器主要由上接头、二级滤砂管、筒体、中间接头、进液孔、造臂、旋流体、下接头和沉砂孔组成。旋流沉砂器利用了旋流、重力沉降的原理,当油井中的混合液在一定的压力下由主体上的进液孔进入,由于进液孔是沿切向方向加工的,再通过造臂造旋,所以液体进入后产生旋流,即产生很高的角速度,在同一角速度下,由于固体、液体的密度不同,所以产生的离心力不同,在沉砂器的内部产生了外旋流和内旋流,密度大的固体颗粒产生了外旋流,外旋流沿沉砂器的内壁向下运动,进而经过下接头的沉砂孔沉入尾管内;内旋流在沉砂器部因高速而形成低压向运动,经过造旋臂的中心孔进入筒体,在筒内进入滤砂管,进行二次过滤。过滤后的液体进入泵内,进而抽出地面,而沉下的砂经过沉砂孔进入尾管内,当达到一定高度时,尾管底部的释放器将砂释放到人工井底。

三、主要技术参数

1、外径尺寸: ф108mm ф90mm ф73mm ;

2、可分离粒径大于0.05mm的砂粒。

3、强度大、不堵塞,可重复使用。

四、产品特点

1、出砂量不超过0.2%,可分离粒径大于0.05mm的砂粒;

2、强度大、不堵塞,可重复使用。
