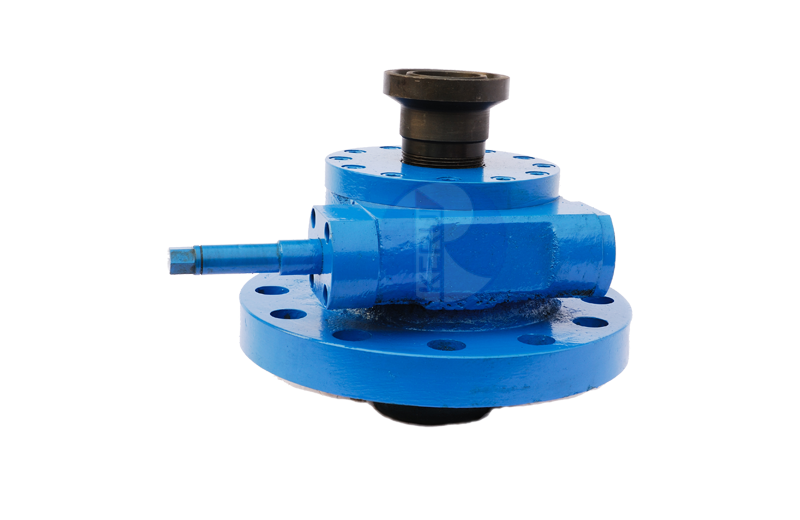

旋转井口

一、用途:

井口旋转装置是油管以套管中心线进行旋转运动。通过油管旋转,以减少油管与抽油杆的局部磨损,从而提高油管的使用寿命。

二、结构及工作原理:

井口旋转装置有三部分组成:

1、旋转部分:主要由蜗轮、蜗杆关联实现油管的旋转。油管挂固定在蜗轮中,座落在旋转器底部,通过蜗杆实现蜗轮的转动,从而实现油管挂带动油管旋转。

2、分度部分:分度是旋转器的技术关键,分度的主要系统是超越离合器的组合。超越离合器装在蜗杆轴上,超越离合器转动,带动蜗杆的转动,转动角度可调,分度越小,蜗杆转动的越慢,蜗轮转动得更慢,这样更好的满足了油管低速转动的要求。超越离合器还具有扭矩大、运行可靠、保护功能较强的特点。

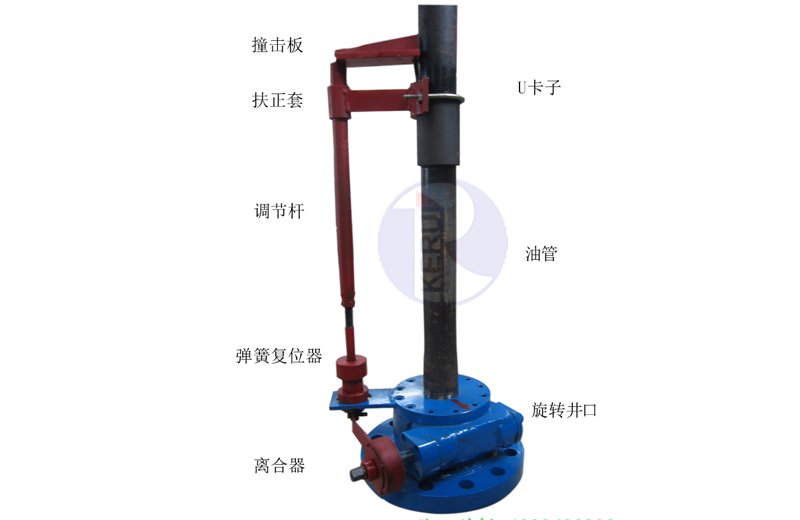

3、推力系统:超越离合器上装有操纵杆,通过顶杆靠光杆下冲时的动力拨动超越离合器运转,当光杆回程时,靠操纵杆下面的弹簧复位器的反弹使拨杆恢复原位,并为下一推动做好准备。

使用时将油管旋转器座于井口大四通上,由于旋转器内的油管挂是蜗轮结构,并座落在大平面轴承上,通过光杆上下运动的功能传递方式,使蜗杆实现单向微量转动(此运动可以调节)。油管挂蜗轮在蜗杆的传动下,便实现单向正转的动作,使油管便跟着微动旋转。

三、 井口旋转装置主要技术参数:

工作压力Mpa 25
工作温度°C -40~180
连接法兰外径mm 380
钢圈规格mm 211.1
油管挂丝扣 2 7/8″UPTBG母扣
与采油树连接方式 卡箍头(88.8钢圈)
M27螺栓(8.8级以上)
连接丝扣 2 7/8″UPTBG
油管旋转 单向正转
每天转动圈数 1-8转/天(可任意调整)
