底部拖动压裂封隔器Y211型的研制与应用

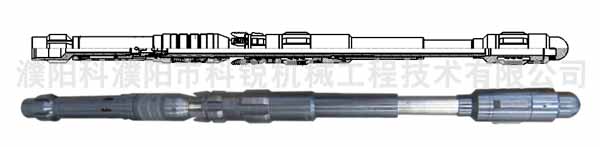

Y211-115底部拖动压裂封隔器主要针对目前使用K344封隔器作为底部封隔器进行拖动压裂时出现的问题而设计的。

该Y211型封隔器具有可回收、重复坐封等性能性,一趟管柱可实现7次以上重复坐封,并具有反循环冲砂的特点。解决了K344封隔器重复次数少,钢带易断裂造成卡井等问题。

该封隔器工作原理:

坐封:下井时,轨道销钉处于短轨道下死点,卡瓦不扩张,保证顺利下井。当封隔器下至到设计位置时,上提管柱一定高度,轨道销钉滑入长轨道,然后下放管柱,使控制销钉切向至长轨道,卡瓦推动锥体,迫使卡瓦受力,并咬在套管内壁上,使密封件径向胀大密封油套管环形空间完成座封。

解封:上提管柱,胶筒、卡瓦复位,封隔器解封。

该封隔器特点:

1、封隔器采用上提下放实现坐封和解封,操作灵活、简便,利于水平井使用。

2、设计了反循环功能,可实现冲砂解卡功能。

3、具有压力平衡作用,坐封时关闭封隔器内腔,解封时可平衡上下层段压力,为封隔器解封、拖动提供安全保障。

4、关闭封隔器内腔采用组合式胶圈结构,拔出时力量较小,插入后,压差越大,与密封面的贴紧力越大,密封越可靠。

5、胶筒采用目前最先进的“M型”结构设计,材料选用进口材料,坐封力小,耐温耐压指标高、残余变形小。

只需施加较小的力,使胶筒简单变形与套管接触即可。当承受压差时,压差越大,在内部锥形体的作用下,胶筒与套管的贴紧力越大,密封越可靠。

6、球座采用硬质合金,耐磨性高。

该封隔器应用:

底封封隔器在长庆油田顺利完成6段拖动压裂

详细见:https://www.pykrgs.com.cn/show-zhuanli-744.html
